¿Por qué es importante seleccionar el tamaño adecuado en válvulas neumáticas?

Actualizado en 24 sept 2025

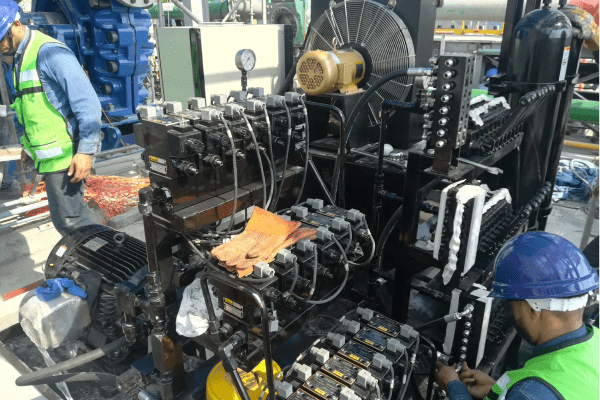

En la automatización industrial, cada detalle en el diseño de equipos marca la diferencia. El dimensionamiento correcto de válvulas no solo impacta en el rendimiento de los actuadores, también influye directamente en la seguridad, los costos y la eficiencia energética de la máquina.

En este artículo, desde ZETCH, proveedor especializado en soluciones neumáticas e hidráulicas de marcas como Parker, explicamos cómo una selección adecuada puede evitar desperdicios, optimizar espacios y preparar tus sistemas para los retos del futuro.

Dimensionamiento correcto: más allá del flujo de aire

Seleccionar el tamaño adecuado en válvulas neumáticas significa elegir la válvula correcta para cada actuador, considerando factores como:

Diámetro del cilindro.
Velocidad de operación.
Presión requerida.
Requisitos de flujo específicos.

En el pasado, la práctica común era sobredimensionar todo el manifold en función del mayor requerimiento de fuerza y velocidad. Aunque esto garantizaba suficiente flujo, también generaba ineficiencias y sobrecostos:

Consumo excesivo de aire comprimido.
Manifolds sobredimensionados y más costosos.
Mayor complejidad de instalación.

Beneficios de elegir el tamaño adecuado

Ahorro en componentes e instalación
- Válvulas más pequeñas significan menor costo unitario.
- Se reduce el número de manifolds requeridos.
- Menos horas de mano de obra durante el montaje.
Optimización de espacio
- Un manifold dimensionado correctamente ocupa menos volumen en la máquina.
- Permite diseños más compactos y fáciles de mantener.
Seguridad inherente por diseño
- Cumplimiento con estándares de seguridad de maquinaria.
- Operación confiable sin riesgo de sobrepresiones innecesarias.
Preparación para el futuro
- Flexibilidad para ajustarse a cambios en procesos y nuevos requisitos de producción.

Caso práctico: tres formas de dimensionar válvulas

Imaginemos una máquina con los siguientes actuadores:

4 actuadores que requieren <0,5 Cv.
4 actuadores que requieren 1 Cv.
2 actuadores que requieren 2 Cv.

Solución 1: dimensionar por el mayor requisito

Todo el manifold se diseña para el flujo más alto. Resultado: sobrecostos y consumo excesivo de aire.

Solución 2: dividir en dos manifolds

Uno para baja presión y otro para alta presión. Resultado: duplicación de componentes e instalación más compleja.

Solución 3: dimensionamiento correcto por actuador

Cada válvula se selecciona en función del flujo real que necesita el actuador. Resultado: ahorro de costos, mejor eficiencia y menor espacio ocupado.

* En pruebas de estimación de costos, la solución 3 demostró ser la más rentable tanto en sistemas cableados colectivos como en sistemas en red (Ethernet).

Tecnologías que facilitan el dimensionamiento correcto

Algunas soluciones modernas, como los manifolds ISO Serie H de Parker, permiten combinar una amplia gama de flujos (de 0,55 Cv hasta 3,0 Cv) en un mismo manifold. Esto brinda a los ingenieros la flexibilidad de instalar válvulas dimensionadas según el actuador, sin necesidad de sobredimensionar o dividir en múltiples manifolds.

Con este enfoque, los fabricantes pueden:

Comprar menos componentes.
Ahorrar espacio dentro de la máquina.
Reducir costos de energía por menor uso de aire comprimido.

Eficiencia y rentabilidad aseguradas

El dimensionamiento correcto en válvulas neumáticas es una práctica indispensable para cualquier empresa que busque optimizar sus procesos industriales. Más allá de un ahorro inmediato en componentes, representa una estrategia de eficiencia a largo plazo que impacta en:
